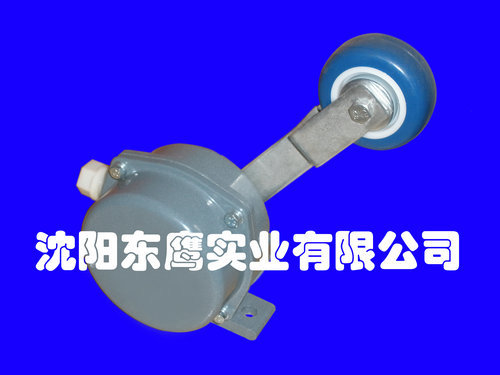

LL-V型料流檢測器

一、產品的用途及適用范圍。

LL-V型料流檢測器主要用于膠帶運輸機運行時有效載荷的檢測，控制灑水除塵裝置、超載報警等。本產品適用于一切對膠帶機運送料時需要檢測的場合。

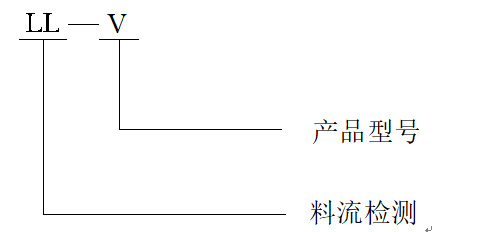

二、型號含義

三．?主要技術指標

四．?主要結構及安裝尺寸

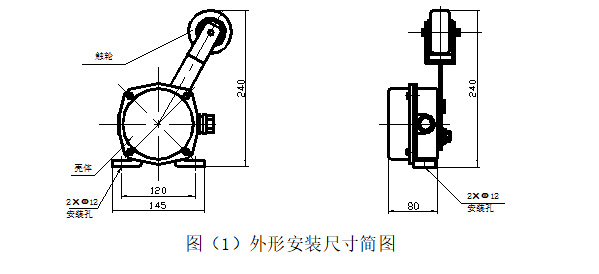

本裝置由兩部分組成，即觸輪及殼體，殼體內裝有行程開關，安裝尺寸見圖（1）所示。

五、工作原理

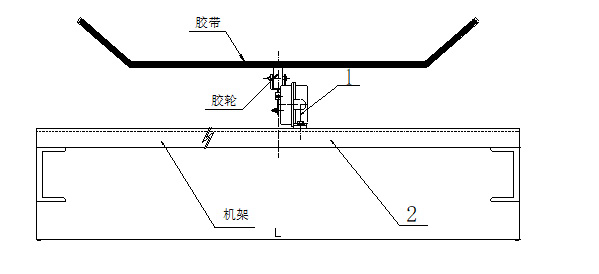

LL-V料流檢測器在膠帶下面，觸輪應與膠帶的下面接觸（無物料時）：安裝本裝置時應選擇物料下沉量較大的位置，最好安裝在托輥架中部。 見安裝示意圖（2）

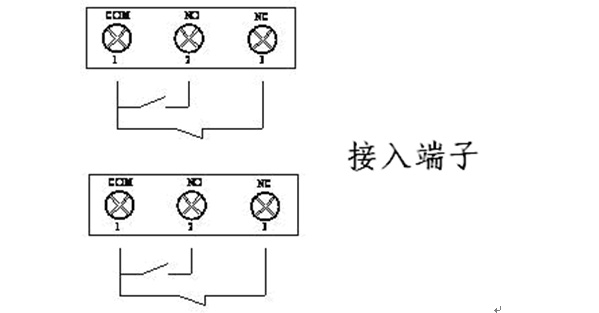

接線如下圖：

六、注意事項

1、本裝置不要安裝在溜槽附近膠帶下面；

2、膠帶有物料運行時須有6～8mm的下沉量；

3、不要超出檢測器的極限動作角度；
